Da elektronische Geräte kleiner werden und gleichzeitig die Leistungsdichte weiter steigt, wird das Material zwischen einer wärmeerzeugenden Komponente und ihrem Kühlpfad immer wichtiger. Eine hohe Wärmeleitfähigkeit allein reicht nicht aus. Ingenieure benötigen außerdem elektrische Isolierung, kontrollierte Wärmeausdehnung, mechanische Stabilität, chemische Beständigkeit und zuverlässige Leistung bei wiederholten Temperaturänderungen. Diese kombinierten Anforderungen erklären, warum Hochleistungskeramik zunehmend für anspruchsvolle thermische und elektrische Schnittstellen in Betracht gezogen wird.
Aluminiumnitrid-Keramikist eine fortschrittliche technische Keramik, die für die Kombination aus hoher Wärmeleitfähigkeit und elektrischer Isolierung geschätzt wird. Im Gegensatz zu elektrisch leitenden Metallen, die Wärme ableiten, aber eine zusätzliche Isolierung erfordern, kann dichtes AlN eine direkte Keramikplattform für die Wärmeverteilung bieten und gleichzeitig die dielektrische Trennung aufrechterhalten. Aufgrund seines relativ geringen Wärmeausdehnungskoeffizienten ist es auch mit Halbleitermaterialien wie Silizium kompatibel. Diese Eigenschaften unterstützen Anwendungen in der Hochleistungselektronik, Halbleiterausrüstung, Lasersystemen, LED-Paketen, Leistungsmodulen, Mikrowellenkomponenten und speziellen thermischen Strukturen. Ein praktischer Auswahlprozess muss Wärmeleitfähigkeit, Reinheit, dielektrisches Verhalten, Geometrie, Oberflächenbeschaffenheit, Maßtoleranz, Metallisierung, Verbindungsmethode, Betriebstemperatur und den tatsächlichen Wärmepfad der fertigen Baugruppe berücksichtigen.
Inhaltsverzeichnis
Springe zu einem AbschnittWählen Sie unten einen Abschnitt aus, um direkt zum Thema zu gelangen.
- Was ist das Material und warum ist es wichtig?
- Wie unterstützt Wärmeleitfähigkeit das Wärmemanagement?
- Wie verbessert die elektrische Isolierung das Komponentendesign?
- Warum ist die Wärmeausdehnungsverträglichkeit wichtig?
- Wie wird das Material hergestellt und verdichtet?
- Welche materiellen Faktoren steuern die endgültige Leistung?
- Welche Formen und Geometrien werden im Ingenieurwesen verwendet?
- Wo wird es in der modernen Elektronik eingesetzt?
- Wie schneidet es im Vergleich zu anderen technischen Keramiken ab?
- Wie sollten Ingenieure das Material spezifizieren?
- Häufig gestellte Fragen
Was ist das Material und warum ist es wichtig?
Aluminiumnitrid ist eine nichtoxidische technische Keramik aus Aluminium und Stickstoff. Seine Kristallstruktur und die starke Atombindung verleihen ihm eine besondere Kombination aus thermischen, elektrischen, mechanischen und chemischen Eigenschaften. Besonders wertvoll ist das Material dann, wenn ein Bauteil Wärme effizient leiten muss, ohne dabei zum elektrischen Leiter zu werden.
Bei einem herkömmlichen Wärmepfad betrachten Konstrukteure Wärmeverteiler und Isolierung oft als separate Funktionen. Eine Metallplatte kann die Wärme schnell verteilen, während eine Polymer- oder Oxidkeramikschicht für elektrische Isolierung sorgt. Jede zusätzliche Schnittstelle führt zu thermischem Widerstand, mechanischer Komplexität oder einem anderen potenziellen Fehlerpunkt. Eine dichte AlN-Komponente kann mehrere Funktionen in einer einzigen technischen Schicht vereinen und so die Architektur bestimmter Leistungs- und Halbleiterbaugruppen vereinfachen.
Ein hoher gitterbasierter Wärmetransport ermöglicht die Bewegung der Wärme von lokalisierten Hotspots hin zu einem Kühlkörper oder einer Kühlschnittstelle.
Durch den hohen spezifischen elektrischen Widerstand bleiben Leiterbahnen und mit Strom versorgte Komponenten elektrisch von den tragenden Strukturen isoliert.
Ein niedriger Wärmeausdehnungskoeffizient trägt zur Spannungsreduzierung bei der Verbindung von Keramikbauteilen mit Halbleiter- und Metallwerkstoffen bei.
Die praktische Bedeutung des Materials ergibt sich daher aus dem Zusammenspiel seiner Eigenschaften und nicht aus einer einzelnen Hauptspezifikation. Bei einem Hochleistungsgerät kann ein Substrat mit starker thermischer Leistung, aber schlechter Dimensionsstabilität zu Zuverlässigkeitsproblemen führen. Eine Keramik mit hervorragender Isolierung, aber unzureichender Wärmeverteilung kann dazu führen, dass die Verbindungstemperatur einer elektronischen Komponente ansteigt. Bei der Materialauswahl muss das gesamte thermische und elektrische System und nicht eine isolierte Zahl berücksichtigt werden.
Wie unterstützt Wärmeleitfähigkeit das Wärmemanagement?
Die Wärmeleitfähigkeit beschreibt, wie effektiv sich Wärme unter einem Temperaturgradienten durch ein Material bewegt. In der Hochleistungselektronik hat diese Eigenschaft direkten Einfluss darauf, wie schnell Wärme von einem Halbleiterchip, einem Leistungsgerät, einem Laser, einer LED oder einer anderen wärmeerzeugenden Komponente abgeleitet werden kann.
Dichtes AlN wird oft mit einer Wärmeleitfähigkeit im ungefähren Bereich von 140 bis 230 W/m·K hergestellt, abhängig von Reinheit, Mikrostruktur, Verarbeitungsbedingungen und Produktqualität. Typen mit höherer Leitfähigkeit können entwickelt werden, wenn die Anwendung eine effizientere Wärmeverteilung erfordert. Die tatsächliche Leistung sollte immer anhand des vom Hersteller angegebenen Werts für die angegebene Materialqualität und Geometrie bewertet werden.
Warum Wärmeausbreitung komplizierter ist als Leitfähigkeit
Ein hoher Leitfähigkeitswert garantiert nicht automatisch eine niedrige Temperatur am aktiven Gerät. Der gesamte Wärmepfad kann den Halbleiterchip, die Verbindungsschicht, das Keramiksubstrat, die Metallisierung, das Wärmeschnittstellenmaterial, die Grundplatte, den Kühlkörper und das Kühlmedium umfassen. Jede Schnittstelle erhöht den Widerstand. Ein gut gestaltetes Keramiksubstrat fungiert daher als Teil eines technischen Wärmenetzwerks.
Auch die Geometrie ist wichtig. Eine dünne Keramikschicht kann den Leitungsabstand verringern, muss aber dennoch die Anforderungen an Spannungsisolierung, mechanische Festigkeit, Handhabung und Verbindung erfüllen. Ein dickeres Teil kann den elektrischen Abstand und die mechanische Robustheit erhöhen und gleichzeitig den thermischen Widerstand erhöhen. Ingenieure müssen diese Anforderungen ausgleichen, anstatt eine Variable unabhängig voneinander zu optimieren.
| Eigentum | Typischer technischer Bereich | Warum es wichtig ist | Designüberlegungen |
|---|---|---|---|
| Wärmeleitfähigkeit | Ca. 140–230 W/m·K | Leitet Wärme durch die Keramik | Verwenden Sie den sortenspezifischen Prüfwert |
| Wärmeausdehnungskoeffizient | Ca. 4,0–4,7 × 10−6/K | Steuert die Dimensionsänderung mit der Temperatur | Vergleichen Sie mit Chip-, Kupfer-, Aluminium- und Verbindungsschichten |
| Dielektrizitätskonstante | Normalerweise zwischen 8 und 9 Uhr | Beeinflusst das elektrische und HF-Verhalten | Überprüfen Sie die Frequenz- und Temperaturbedingungen |
| Dichte | Ca. 3,26 g/cm³ | Beeinflusst die Komponentenmasse und das Strukturdesign | Berücksichtigen Sie die Porosität und die endgültige Sinterdichte |
| Elektrischer Widerstand | Sehr hoch für dichte Isolierqualitäten | Unterstützt die elektrische Isolierung | Überprüfen Sie die Isolationsanforderungen unter tatsächlichen Bedingungen |
Bei den angezeigten Werten handelt es sich um allgemeine technische Bereiche und nicht um universelle Spezifikationen. Die Produktionsqualitäten können je nach Reinheit, Zusatzstoffen, Verarbeitungsweg, Dichte, Abmessungen und Testbedingungen unterschiedlich sein.
Auch die Wärmeleitfähigkeit kann sich mit steigender Temperatur ändern. Für ein realistisches thermisches Design sollten Ingenieure, sofern verfügbar, temperaturabhängige Materialdaten verwenden, anstatt davon auszugehen, dass ein Raumtemperaturwert über den gesamten Betriebsbereich konstant bleibt.
Wie verbessert die elektrische Isolierung das Komponentendesign?
Leistungselektronik erfordert häufig zwei scheinbar gegensätzliche Funktionen: Das Substrat muss Wärme effektiv abführen und gleichzeitig verhindern, dass unerwünschter elektrischer Strom in benachbarte Strukturen fließt. Metalle bieten eine hervorragende Wärmeleitung, sind aber elektrisch leitfähig. Viele technische Keramiken lösen das Isolationsproblem, aber nicht alle bieten eine ausreichend hohe Wärmeleitfähigkeit für moderne Leistungsdichten.
Der hohe elektrische Widerstand von dichtem AlN ermöglicht die Montage oder Metallisierung leitender Schaltkreise auf einem keramischen Isolierkörper. Dies ist einer der Gründe, warum Keramiksubstrate in Leistungshalbleitermodulen, LED-Baugruppen, Lasergehäusen und speziellen elektronischen Strukturen verwendet werden.
Elektrische Isolierung ohne die Schaffung einer großen Wärmebarriere
In einem herkömmlichen mehrschichtigen Thermostapel kann die Isolierung zum limitierenden Faktor bei der Wärmeübertragung werden. Ein elektrisch isolierendes Material mit geringer Wärmeleitfähigkeit kann den Stromkreis elektrisch schützen und gleichzeitig Wärme in der Nähe des aktiven Geräts einfangen. Eine wärmeleitende Keramik reduziert diesen Kompromiss, indem sie die Wärme durch den Isolierkörper leiten lässt.
Auch das dielektrische Verhalten ist wichtig
Elektrische Isolierung wird nicht nur durch den spezifischen Widerstand definiert. Designer können außerdem die Dielektrizitätskonstante, den dielektrischen Verlust, die Durchschlagfestigkeit, die Oberflächenleckage, die Kriechstrecke und den Einfluss von Temperatur oder Feuchtigkeit auf das elektrische Verhalten bewerten.
Bei Hochfrequenzsystemen können die dielektrischen Eigenschaften die Impedanz, die Signalintegrität, die parasitäre Kapazität und die HF-Verluste beeinflussen. Bei Hochspannungssystemen kommt der physikalischen Dicke und der Oberflächengestaltung eine besondere Bedeutung zu. Ein Material kann über starke intrinsische Isolationseigenschaften verfügen, während die fertige Komponente dennoch sorgfältige Abstands- und Oberflächentechnik erfordert.
Durch die elektrische Isolierung können metallisierte Leiter und Leistungsgeräte auf einer isolierenden Keramikplattform betrieben werden, während Wärme durch das Substrat fließt.
Ein kontrolliertes dielektrisches Verhalten kann eine stabile elektrische Leistung unterstützen, wenn parasitäre Kapazitäten und dielektrische Verluste bewältigt werden müssen.
Warum ist die Wärmeausdehnungsverträglichkeit wichtig?
Jedes Material ändert seine Dimension, wenn sich seine Temperatur ändert. In einem mehrschichtigen Elektronikgehäuse dehnen sich verschiedene Materialien unterschiedlich schnell aus. Sind diese Unterschiede groß, kann es durch wiederholtes Erhitzen und Abkühlen zu mechanischer Spannung an den Grenzflächen kommen.
Der Wärmeausdehnungskoeffizient von dichtem AlN liegt nahe dem von Silizium und liegt üblicherweise bei etwa 4,0 bis 4,7 × 10−6/K für typische Ingenieursqualitäten. Diese relative Kompatibilität ist bei Halbleiterverpackungen besonders wertvoll, da eine übermäßige Fehlanpassung der Wärmeausdehnung zu Verzug, Grenzflächenspannung, Rissbildung oder Delaminierung während des Temperaturwechsels führen kann.
Warum thermische Zyklen besondere Aufmerksamkeit verdienen
Elektronische Systeme bleiben selten auf einer Temperatur. Ein Leistungsmodul kann wiederholt zwischen Leerlauf, mäßiger Last, Spitzenlast und Abschalten wechseln. Bei einem Laserpaket kann es zu wiederholten Start- und Abkühlphasen kommen. Halbleiterproduktionsanlagen können Prozesstemperaturen und anschließenden Abkühlphasen ausgesetzt sein.
Jeder Wärmezyklus erzeugt eine Ausdehnung und Kontraktion. Wenn die Materialien miteinander verbunden werden, müssen die Schnittstellen ihre relative Bewegung aufnehmen. Durch die Anpassung der Wärmeausdehnung werden Spannungen nicht vollständig beseitigt, sie kann jedoch eine wichtige Ursache für mechanische Fehlanpassungen reduzieren.
Materialpaarungen sollten als System bewertet werden
Die Keramik ist innerhalb der Baugruppe nur eine Schicht. Kupfer, Aluminium, Silizium, Lot, Lötverbindungen, Metallisierungssysteme und thermische Schnittstellenmaterialien können alle zur Gesamtbelastung beitragen. Ingenieure sollten daher die Ausdehnungskoeffizienten des gesamten Materialstapels vergleichen, anstatt die Keramik isoliert zu bewerten.
- Vergleichen Sie die WAK-Werte der gesamten Baugruppe und nicht nur zwischen zwei Materialien.
- Bewerten Sie Temperaturwechseltemperaturen, Verweilzeiten und Zyklenzahlen.
- Berücksichtigen Sie Dicke und Geometrie, da die Steifigkeit die Spannungsverteilung beeinflusst.
- Prüfen Sie Verbindungs- und Metallisierungsmethoden auf ihre eigenen thermischen Einschränkungen.
- Nutzen Sie reale Montagebedingungen zur Validierung der mechanischen Zuverlässigkeit.
Wie wird das Material hergestellt und verdichtet?
Die Leistung einer Hochleistungskeramik hängt stark von ihrem Herstellungsweg ab. Eine hohe Wärmeleitfähigkeit ist schwer zu erreichen, wenn der Endkörper übermäßige Porosität, ungünstige Verunreinigungsphasen oder mikrostrukturelle Defekte aufweist, die wärmetragende Phononen streuen.
Pulverzubereitung
Die Produktion beginnt mit Aluminiumnitridpulver, das nach geeigneten Reinheits- und Partikeleigenschaften ausgewählt wird. Die Pulverqualität beeinflusst das Packungsverhalten, das Sinterverhalten, die Kornentwicklung und die endgültigen elektrischen und thermischen Eigenschaften der Keramik.
Umformung und Grünbearbeitung
Abhängig vom Bauteildesign kann das Pulver durch Verfahren wie Bandgießen, Pressen, Spritzgießen oder andere keramische Formgebungsverfahren geformt werden. Dünne Substrate können eine besonders kontrollierte Formgebung erfordern, da das Endteil nach dem Brennen Ebenheit und Dimensionsstabilität beibehalten muss.
Sintern und Verdichten
Aluminiumnitrid verfügt über eine starke kovalente Bindung, was die Verdichtung anspruchsvoller macht als bei einigen herkömmlichen Oxidkeramiken. Sinterhilfsmittel können eingeführt werden, um die Verdichtung zu fördern und Korngrenzenphasen zu kontrollieren. Verarbeitungstemperatur, Atmosphäre, Pulverchemie, Additivsystem und Brennplan beeinflussen alle die endgültige Mikrostruktur.
- Pulverkonditionierung:Rohes Keramikpulver wird für eine gleichmäßige Partikelverteilung, Reinheit und Formgebungsverhalten vorbereitet.
- Gestaltung:Das Pulver wird entsprechend der geforderten Bauteilgeometrie zu einem Grünkörper geformt.
- Kontrolliertes Sintern:Durch die thermische Bearbeitung wird der Körper verdichtet und die gewünschte Kornstruktur entwickelt.
- Fertigstellung:Oberflächen können entsprechend den Designanforderungen geschliffen, poliert, geläppt, gebohrt, geschnitten oder anderweitig bearbeitet werden.
- Inspektion:Abmessungen, Oberflächenqualität, elektrisches Verhalten, thermische Eigenschaften und andere kundenspezifische Eigenschaften können ausgewertet werden.
Die Bearbeitung nach dem Sintern erfordert geeignete Diamant- oder andere Spezialwerkzeuge, da Hochleistungskeramik hart und spröde ist. In der Entwurfsphase sollten daher erreichbare Toleranzen, Eckradien, Lochgeometrie, Oberflächenbeschaffenheit und mögliche Kantenschäden berücksichtigt werden.
Welche materiellen Faktoren steuern die endgültige Leistung?
Zwei Bauteile aus dem gleichen Nennmaterial können unterschiedliche Leistungen erbringen, da der Verarbeitungsverlauf unterschiedlich ist. Wärmeleitfähigkeit, Festigkeit, dielektrisches Verhalten und Dimensionsstabilität werden durch Kornstruktur, Porosität, Verunreinigungsgrad, Additivchemie und Sinterbedingungen beeinflusst.
Reinheit und sauerstoffbedingte Effekte
Sauerstoff ist ein wichtiger Aspekt bei der AlN-Verarbeitung, da sauerstoffbedingte Defekte und Sekundärphasen das Gitterverhalten und den Wärmetransport beeinflussen können. Ein zu hoher Gehalt an Verunreinigungen kann die Wärmeleitfähigkeit verringern, weshalb Hochleistungstypen eine sorgfältige Pulverkontrolle und -verdichtung erfordern.
Porosität
Interne Poren unterbrechen kontinuierliche Wärmeübertragungswege und können die mechanische Festigkeit verringern. Für anspruchsvolle thermische Anwendungen ist daher eine hohe relative Dichte ein wichtiges Qualitätsmerkmal.
Kornwachstum und Korngrenzen
Der Wärmetransport in kristalliner Keramik erfolgt hauptsächlich durch Gitterschwingungen. Defekte, Verunreinigungen, Korngrenzen und bestimmte Sekundärphasen können diese Schwingungen streuen. Die Kontrolle der Mikrostruktur ist daher von zentraler Bedeutung für die Entwicklung von Sorten mit hoher Leitfähigkeit.
Oberflächenzustand
Die Oberflächenbeschaffenheit kann die Verbindungsqualität, die Metallisierung, den Kontaktwiderstand, die Maßhaltigkeit und die Konsistenz der Baugruppe beeinflussen. Ein thermisches Substrat ist nicht einfach ein Massenmaterial; Seine Schnittstellen sind Teil der endgültigen Leistungsgleichung.
Wärmeleitfähigkeit, dielektrische Eigenschaften, Dichte, Festigkeit und Wärmeausdehnung bestimmen, wie sich die Keramik als Materialkörper verhält.
Ebenheit, Rauheit, Metallisierung, Verbindungsqualität, Kontaktfläche und Maßtoleranz bestimmen, wie effektiv die Keramik im fertigen Bauteil funktioniert.
Diese Unterscheidung ist bei der Lieferantenbewertung wichtig. Ein Datenblattwert beschreibt das Material oder einen Prüfling, die zusammengebaute Komponente kann sich jedoch anders verhalten, da Schnittstellen und Geometrie den gesamten thermischen und elektrischen Pfad beeinflussen.
Welche Formen und Geometrien werden im Ingenieurwesen verwendet?
Technische Keramikbauteile können je nach thermischem Pfad, elektrischem Layout, Fügeverfahren und verfügbarem Bauraum in mehreren Geometrien hergestellt werden. Die am besten geeignete Form wird durch den Zusammenbau und nicht nur durch die Materialeigenschaften bestimmt.
Flache Keramikplatten bieten eine Basis für Metallisierung, Schaltungslayouts, Leistungsmodule, Halbleiterbauelemente und Wärmeverteilungsbaugruppen.
Dünne Bleche oder scheibenartige Teile können kompakte Wärmepfade, Sensorstrukturen, Isolationsschichten und spezielle elektronische Baugruppen unterstützen.
Benutzerdefinierte Löcher, Schlitze, Stufen, Nuten und Montagemerkmale können integriert werden, wenn die flache Standardgeometrie nicht ausreicht.
Auswahl der Dicke
Die Dicke beeinflusst den Wärmewiderstand, die Durchschlagsfestigkeit, die Steifigkeit, die Dimensionsstabilität und die mechanische Handhabung. Eine dünnere Komponente kann die Leitungsstrecke verkürzen, während eine dickere Komponente eine größere physische Trennung oder strukturelle Unterstützung bieten kann.
Ebenheit und Toleranzen
Bei thermischen und elektrischen Baugruppen kommt es häufig auf einen engen Kontakt zwischen mehreren Schichten an. Übermäßige Verformung oder Unebenheit können die effektive Kontaktfläche verringern und den lokalen Wärmewiderstand erhöhen. Daher sollten neben der Oberflächenbeschaffenheit und Maßtoleranzen auch Anforderungen an die Ebenheit festgelegt werden.
Löcher, Schlitze und Kantenmerkmale
Die Geometrie verändert die Spannungskonzentration. Kleine Löcher, scharfe Innenecken, schmale Rippen und abrupte Dickenänderungen können zu lokalen Spannungskonzentrationen in einer spröden Keramik führen. Abgerundete Übergänge und geeignete Merkmalsabmessungen können die Herstellbarkeit verbessern und unnötige mechanische Risiken reduzieren.
Bei kundenspezifischen Komponenten werden die besten Ergebnisse in der Regel erzielt, wenn die Herstellbarkeit bereits in der frühesten Entwurfsphase berücksichtigt wird. Eine Zeichnung, die nur Gesamtabmessungen angibt, enthält möglicherweise nicht genügend Informationen für eine zuverlässige Produktion. Ebenheit, Rauheit, Kantenzustand, Lochtoleranzen, Fasen, Materialqualität und Testanforderungen müssen möglicherweise alle dokumentiert werden.
Wo wird es in der modernen Elektronik eingesetzt?
Die Kombination aus Wärmeleitfähigkeit, elektrischer Isolierung, chemischer Stabilität und Wärmeausdehnungskompatibilität unterstützt ein breites Spektrum anspruchsvoller Anwendungen. Die allgemeine Anforderung besteht darin, die Wärme zu kontrollieren, ohne die elektrische Trennung oder Dimensionsstabilität zu beeinträchtigen.
1. Leistungshalbleitermodule
Leistungstransistoren, Dioden, Geräte mit isoliertem Gate und andere Schaltkomponenten erzeugen örtlich erhebliche Wärme. Keramiksubstrate können für eine elektrische Isolierung zwischen metallisierten Schaltkreisbereichen und der darunter liegenden Kühlstruktur sorgen und gleichzeitig Wärme zum Kühlkörper übertragen.
2. LED- und Hochleistungsbeleuchtungssysteme
Hochleistungs-LEDs wandeln einen Teil ihres elektrischen Inputs in Wärme um. Wenn die Sperrschichttemperatur übermäßig ansteigt, können die optische Leistung, die Zuverlässigkeit und die Betriebsstabilität beeinträchtigt werden. Ein wärmeleitendes Isoliersubstrat kann dabei helfen, Wärme vom aktiven Bereich abzuleiten.
3. Laser- und optische Kommunikationskomponenten
Laserdioden und optische Sender können temperaturempfindlich sein, da Wellenlänge, Ausgangsstabilität und Gerätelebensdauer von den thermischen Bedingungen abhängen können. Keramikpakete und Submounts bieten eine kontrollierte mechanische und thermische Plattform um diese Komponenten herum.
4. Ausrüstung zur Halbleiterherstellung
Halbleiterverarbeitungsanlagen kombinieren häufig Hitze, Strom, Vakuumumgebungen, korrosive Prozessbedingungen und strenge Maßanforderungen. AlN-basierte Komponenten können dort eingesetzt werden, wo sowohl Wärmemanagement als auch elektrische Isolierung erforderlich sind.
5. Hochfrequenz- und HF-Systeme
Mikrowellen- und HF-Komponenten können Wärme erzeugen und erfordern gleichzeitig ein vorhersehbares dielektrisches Verhalten. Bei der Materialauswahl müssen Dielektrizitätskonstante, Verlusteigenschaften, Betriebsfrequenz, Temperatur und Schaltungsgeometrie berücksichtigt werden und nicht nur die Wärmeleitfähigkeit.
6. Präzisionsheizung und thermische Strukturen

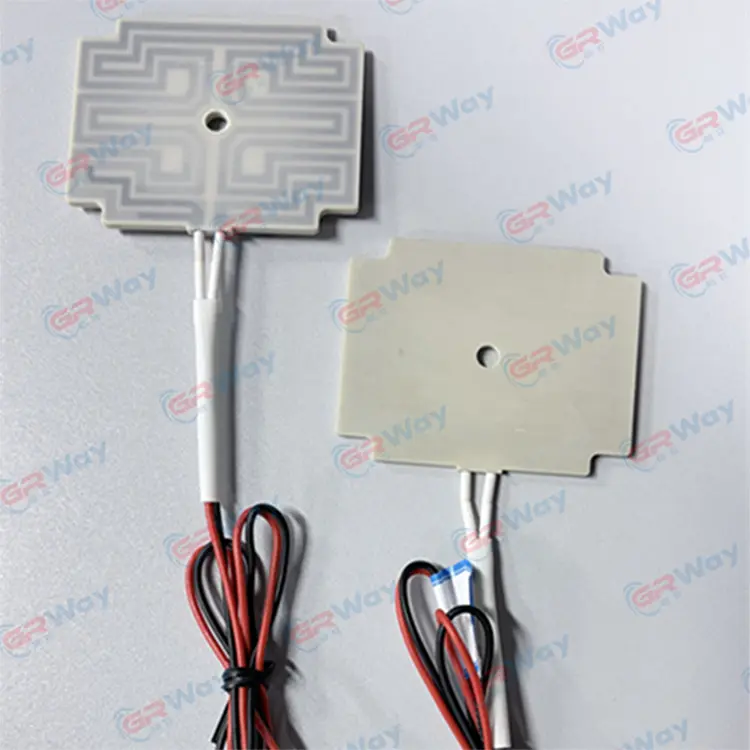

Einige fortschrittliche Keramikbaugruppen nutzen AlN als thermisch effiziente Strukturplattform für Heizelemente und temperaturempfindliche Systeme. Bei solchen Konstruktionen sollte sich die Wärme in eine kontrollierte Richtung bewegen, während die elektrisch aktiven Komponenten angemessen isoliert bleiben.
7. Medizinische und analytische Geräte
Für analytische und medizinische Geräte sind möglicherweise kompakte thermische Strukturen, elektrische Isolierung, Dimensionsstabilität und Beständigkeit gegenüber anspruchsvollen Betriebsumgebungen erforderlich. Die spezifische Keramiksorte muss auf Temperatur, chemische Belastung, Sauberkeit und elektrische Anforderungen abgestimmt sein.
- Hochleistungs-Schalt- und Konvertierungssysteme
- LED- und optoelektronische Pakete
- Laserdioden- und optische Kommunikationspakete
- Halbleiterprozessausrüstung
- Elektronische HF- und Mikrowellenbaugruppen
- Spezielle keramische Heizstrukturen
- Medizinische, analytische und elektronische Präzisionsgeräte
Wie schneidet es im Vergleich zu anderen technischen Keramiken ab?
Kein keramisches Material ist für jede Anwendung universell überlegen. Normalerweise vergleichen Ingenieure Wärmeleitfähigkeit, dielektrische Eigenschaften, mechanische Festigkeit, Bruchverhalten, Wärmeausdehnung, chemische Stabilität, Verarbeitungsanforderungen und die Anforderungen der fertigen Baugruppe.
Aluminiumoxid
Aluminiumoxid wird häufig verwendet, da es eine ausgereifte Kombination aus elektrischer Isolierung, mechanischer Festigkeit, chemischer Stabilität und etablierten Verarbeitungsmethoden bietet. Seine Wärmeleitfähigkeit ist im Allgemeinen geringer als bei AlN-Typen mit hoher Leitfähigkeit, was AlN attraktiv macht, wenn der Wärmewiderstand eine kritischere Designbeschränkung darstellt.
Siliziumnitrid
Siliziumnitrid ist für seine hohe mechanische Zähigkeit, hohe Temperaturwechselbeständigkeit und gute Hochtemperaturstabilität bekannt. Es kann bei Anwendungen bevorzugt werden, bei denen Bruchfestigkeit und strukturelle Leistung besonders wichtig sind, während AlN häufig dann gewählt wird, wenn elektrische Isolierung und hohe Wärmeleitfähigkeit kombiniert werden müssen.
Berylliumoxid
Berylliumoxid bietet außerdem eine hohe Wärmeleitfähigkeit und elektrische Isolierung, seine Verwendung erfordert jedoch strenge Kontrollen, da berylliumhaltiger Staub bei der Verarbeitung gefährlich ist. Anwendungsanforderungen und Herstellungssicherheitsbedingungen müssen daher sorgfältig geprüft werden.
AlN-basierte Lösungen
AlN ist besonders nützlich, wenn Designer ein ausgewogenes Verhältnis von Wärmeleitung, elektrischer Isolierung, geringer Wärmeausdehnung und chemischer Stabilität in einer kompakten Keramikstruktur benötigen.
Der nützlichste Vergleich ist daher anwendungsspezifisch. Wenn die elektrische Isolierung bei mäßiger thermischer Belastung im Vordergrund steht, können mehrere Keramiken geeignet sein. Wenn die Wärmedichte steigt und der Wärmewiderstand zu einem wichtigen Designproblem wird, kann die Wärmeleitfähigkeit ein viel größeres Gewicht erhalten. Wenn es um die direkte Verbindung mit Silizium geht, wird das Verhältnis der thermischen Ausdehnung zu einem weiteren Schlüsselfaktor.
Wie sollten Ingenieure das Material spezifizieren?
Eine nützliche Keramikspezifikation sollte die vollständigen Leistungsanforderungen beschreiben und nicht nur das Material benennen. Dies trägt dazu bei, Unklarheiten während der Produktion zu reduzieren und macht Lieferantenvergleiche aussagekräftiger.
Beginnen Sie mit der thermischen Anforderung
Definieren Sie die maximale Geräteleistung, die erwartete Wärmeerzeugung, die zulässige Temperatur, den Wärmepfad, die Schnittstellenmaterialien und die Kühlkonfiguration. Ein Grad mit hoher Leitfähigkeit löst möglicherweise ein thermisches Problem nicht, wenn der dominierende Widerstand an einer anderen Grenzfläche liegt.
Definieren Sie den elektrischen Bedarf
Spannung, Frequenz, Isolationsabstand, Spannungsfestigkeit, Leckageanforderungen und Umgebungsbedingungen sollten angegeben werden. Bei HF-Anwendungen sollten auch die Dielektrizitätskonstante und der dielektrische Verlust bei der vorgesehenen Frequenz berücksichtigt werden.
Definieren Sie mechanische und dimensionale Anforderungen
Geben Sie Dicke, Länge, Breite, Ebenheit, Parallelität, Lochgeometrie, Kantenmerkmale, Oberflächenrauheit und Maßtoleranzen an. Diese Faktoren können sowohl die Zuverlässigkeit der Montage als auch den thermischen Kontakt beeinflussen.
Verarbeitungs- und Oberflächenanforderungen definieren
Wenn die Komponente metallisiert, hartgelötet, geklebt, gelötet oder in eine mehrschichtige Baugruppe integriert werden soll, sollten diese nachgelagerten Prozesse kommuniziert werden, bevor die Keramikqualität endgültig festgelegt wird. Oberflächenzustand und Metallisierungskompatibilität können ebenso wichtig sein wie die Eigenschaften des Grundmaterials.
| Spezifikationskategorie | Zu definierende Schlüsselelemente | Typische technische Frage |
|---|---|---|
| Material | Qualität, Reinheit, Dichte, Additivsystem | Welche Materialgüte erfüllt die vorgesehenen thermischen und elektrischen Bedingungen? |
| Thermal | Leitfähigkeit, Betriebstemperatur, Temperaturwechsel | Wo liegt der Hauptwärmewiderstand im Gesamtaufbau? |
| Elektrisch | Spezifischer Widerstand, Dielektrizitätskonstante, dielektrischer Verlust, Durchschlagsanforderungen | Welche Isolationsleistung ist bei der tatsächlichen Spannung und Frequenz erforderlich? |
| Geometrie | Länge, Breite, Dicke, Löcher, Schlitze, Radien | Kann die Form konsistent hergestellt werden, ohne dass vermeidbare Spannungskonzentrationen entstehen? |
| Oberfläche | Rauheit, Ebenheit, Metallisierungskompatibilität | Wie verbindet sich die Keramik mit der nächsten Schicht? |
| Qualität | Prüfpunkte, Prüfmethode, Toleranzen, Dokumentation | Welche Merkmale müssen auf Produktionsebene überprüft werden? |
Es ist auch wichtig, zwischen Materialeigenschaften und Spezifikationen des fertigen Bauteils zu unterscheiden. Die Wärmeleitfähigkeit kann anhand eines Testmusters angegeben werden, während ein Produktionsteil seine eigenen Abmessungen, seinen eigenen Oberflächenzustand und seine eigene Herstellungsgeschichte hat. Eine starke technische Spezifikation verbindet die Laboreigenschaft mit der tatsächlich im Gerät verwendeten Komponente.
Was sollte vor der Produktion bestätigt werden?
- Endgültige Keramiksorte und angestrebte Wärmeleitfähigkeit
- Anforderungen an die elektrische Isolierung und die Dielektrizität
- Fertigmaße und Toleranzklasse
- Anforderungen an Oberflächenbeschaffenheit, Ebenheit und Kanten
- Metallisierungs-, Verbindungs-, Löt- oder Klebebedingungen
- Betriebstemperatur und Wärmezyklusbedingungen
- Inspektionsmethoden und Akzeptanzkriterien
Klare Spezifikationen ermöglichen es dem Keramikhersteller und dem Designteam, das gleiche technische Ziel zu besprechen. Sie erleichtern auch die Erkennung, ob ein Problem auf die Materialauswahl, die Geometrie, die Verarbeitung, die Verbindung oder das thermische Design auf Systemebene zurückzuführen ist.
Für Anwendungen, die einen kontrollierten Wärmetransport und eine elektrische Isolierung erfordern,Aluminiumnitrid-Keramikkann eine praktische Kombination von Eigenschaften bieten, die mit einem herkömmlichen Einzelfunktionsmaterial nur schwer zu reproduzieren ist.
Welche Designprinzipien helfen, die Leistung zu maximieren?
Gutes Keramikdesign beginnt mit der thermischen und elektrischen Architektur und nicht mit einem Materialnamen. Die zuverlässigsten Ergebnisse erhält man, wenn man versteht, wie Wärme, Strom, mechanische Belastung und Temperaturänderungen innerhalb der Baugruppe interagieren.
Halten Sie den Wärmepfad gerade
Reduzieren Sie unnötige Schichten zwischen Wärmequelle und Kühlkörper. Jede zusätzliche Materialschnittstelle kann den Kontaktwiderstand, die Bindungsvariabilität oder die thermische Impedanz erhöhen. Die Keramikdicke sollte entsprechend den Isolations- und mechanischen Anforderungen gewählt werden und gleichzeitig den Wärmepfad effizient halten.
Vermeiden Sie unnötige geometrische Belastungen
Keramik ist druckfest, aber vergleichsweise empfindlich gegenüber Zugspannung und plötzlichen geometrischen Übergängen. Abgerundete Ecken, sinnvolle Lochplatzierung, geeignete Wandstärke und kontrollierte Montagelasten können die Zuverlässigkeit der Komponenten verbessern.
Entwerfen Sie die Schnittstelle, nicht nur das Substrat
Die thermische Leistung hängt stark von der Kontaktqualität ab. Eine Keramik mit hoher Leitfähigkeit kann durch schlechte Bindung, Hohlräume, unebene Oberflächen, unzureichenden Druck oder eine Grenzflächenschicht mit geringer Leitfähigkeit beeinträchtigt werden. Oberflächenebenheit und Fügebedingungen sollten daher im Rahmen der thermischen Auslegung berücksichtigt werden.
Planen Sie thermische Zyklen ein
Eine Komponente, die ein einzelnes Hochtemperaturereignis übersteht, kann nach wiederholten Zyklen immer noch ausfallen. Zuverlässigkeitstests sollten den tatsächlichen Temperaturbereich, die Heizrate, die Abkühlrate, die Verweilzeit und die im Betrieb zu erwartenden mechanischen Einschränkungen widerspiegeln.
Häufig gestellte Fragen
Wofür wird Aluminiumnitrid verwendet?
Aluminiumnitrid wird dort eingesetzt, wo elektrische Isolierung und eine effiziente Wärmeübertragung erforderlich sind. Zu den üblichen Anwendungen gehören Leistungshalbleitersubstrate, LED-Gehäuse, Laser- und optoelektronische Gehäuse, Halbleiterausrüstungskomponenten, HF-Baugruppen und spezielle thermische Strukturen.
Warum eignet sich Aluminiumnitrid für die Leistungselektronik?
Leistungselektronik erzeugt konzentrierte Wärme und erfordert gleichzeitig eine elektrische Isolierung. Aluminiumnitrid kann eine wärmeleitende Isolierplattform bieten und dabei helfen, die Wärme von aktiven Geräten zu Kühlstrukturen zu transportieren, ohne dass ein elektrisch leitendes Substrat verwendet werden muss.
Wie verhält sich die Wärmeausdehnung von Aluminiumnitrid im Vergleich zu Silizium?
Sein Wärmeausdehnungskoeffizient kommt dem von Silizium relativ nahe. Diese Kompatibilität kann die Fehlanpassung der thermischen Ausdehnung in Halbleitergehäusen im Vergleich zu Materialkombinationen, die sich mit deutlich unterschiedlichen Geschwindigkeiten ausdehnen, reduzieren.
Ist Aluminiumnitrid elektrisch leitfähig?
Dichtes Aluminiumnitrid ist ein elektrischer Isolator mit hohem elektrischem Widerstand. Dies ist einer der Hauptvorteile bei elektronischen Substraten, bei denen die Wärme effizient transportiert werden muss, während leitende Schaltkreise elektrisch von der Trägerstruktur isoliert bleiben.
Welche Wärmeleitfähigkeit kann ein Aluminiumnitrid-Typ erreichen?
Typische dichte Qualitäten können in einem ungefähren Bereich von 140 bis 230 W/m·K liegen, während spezifische kommerzielle Qualitäten davon abweichen können. Die Wärmeleitfähigkeit hängt von der Reinheit, der Mikrostruktur, der Dichte, den Zusatzstoffen, den Verarbeitungsbedingungen und der Testmethode ab. Daher sollten für Konstruktionsberechnungen die sortenspezifischen Spezifikationen verwendet werden.
Was kann die Wärmeleitfähigkeit von Aluminiumnitrid verringern?
Porosität, verunreinigungsbedingte Defekte, ungeeignete Sekundärphasen und mikrostrukturelle Streuungen können den Wärmetransport verringern. Pulverqualität, Sauerstoffkontrolle, Sinterbedingungen und Verdichtung sind daher wichtige Produktionsfaktoren.
Kann das Material in individuelle Formen bearbeitet werden?
Ja. Dichte Keramikkomponenten können mithilfe geeigneter spezieller Bearbeitungsmethoden zu kundenspezifischen Platten, Löchern, Schlitzen, Stufen und anderen Geometrien verarbeitet werden. Da das Material hart und spröde ist, sollten neben der Bearbeitungsfähigkeit auch Geometrie- und Toleranzanforderungen berücksichtigt werden.
Was sollte für eine kundenspezifische Keramikkomponente spezifiziert werden?
Eine vollständige Spezifikation umfasst normalerweise Materialqualität, Wärmeleitfähigkeit, elektrische Anforderungen, Abmessungen, Toleranzen, Ebenheit, Oberflächenbeschaffenheit, Löcher oder andere Merkmale, Betriebstemperatur, Temperaturwechselbedingungen, Metallisierungs- oder Verbindungsanforderungen sowie Prüfkriterien.
Ist die Wärmeleitfähigkeit die einzige Eigenschaft, die zählt?
Nein. Die Wärmeleitfähigkeit muss zusammen mit der elektrischen Isolierung, den dielektrischen Eigenschaften, der Wärmeausdehnung, der mechanischen Festigkeit, dem Bruchverhalten, der chemischen Beständigkeit, der Maßtoleranz, der Oberflächenbeschaffenheit und der Kompatibilität mit nachgelagerten Montageprozessen berücksichtigt werden.
Wichtige technische Erkenntnisse
Mit zunehmender Leistungsdichte, Betriebstemperatur und zunehmender Packungskomplexität wird die Auswahl fortschrittlicher Keramik immer wichtiger. Die zentrale technische Herausforderung besteht oft nicht nur darin, Wärme abzuleiten, sondern die Wärme abzuleiten und gleichzeitig die elektrische Isolierung aufrechtzuerhalten und mechanische Belastungen zu kontrollieren.
- Eine hohe Wärmeleitfähigkeit kann den Wärmepfad von einem aktiven Gerät zu einer Kühlstruktur verkürzen.
- Ein hoher elektrischer Widerstand unterstützt isolierte Strom- und Elektronikstrukturen.
- Ein CTE in der Nähe von Silizium kann dabei helfen, thermomechanische Fehlanpassungen in Halbleiterbaugruppen zu bewältigen.
- Reinheit, Dichte, Zusatzstoffe und Mikrostruktur haben großen Einfluss auf die endgültige Materialleistung.
- Oberflächenbeschaffenheit, Ebenheit, Geometrie und Verbindungsmethoden können die tatsächliche Baugruppenleistung bestimmen.
- Anwendungsspezifische Tests sind unerlässlich, wenn die Betriebsbedingungen hohe Temperaturen, schnelle Temperaturwechsel, Hochspannung oder anspruchsvolle chemische Umgebungen umfassen.
Für Ingenieure, die thermische Substrate, Halbleitergeräteteile, elektronische Gehäuse oder Präzisionskeramikstrukturen entwerfen,Aluminiumnitrid-Keramikverdient eine Bewertung, wenn Wärmeleitfähigkeit und elektrische Isolierung in derselben Komponente zusammenarbeiten müssen.
Die Materialauswahl sollte immer anhand der tatsächlichen Betriebsbedingungen, der Montagekonfiguration und der sortenspezifischen technischen Daten finalisiert werden.
Besprechen Sie Ihre Anforderungen an Keramikkomponenten
GREENWAY®unterstützt fortschrittliche Keramikanwendungen in den Bereichen Wärmemanagement, elektrische Isolierung, Heizstrukturen und elektronische Präzisionskomponenten. Teilen Sie Ihre Zeichnung, Abmessungen, Materialanforderungen, Betriebsbedingungen und Anwendungsziele mit, um eine auf die Komponente zugeschnittene technische Diskussion zu starten.
Kontaktieren Sie uns
