Aluminiumnitrid-Keramikfür Hochleistungselektronik?
Das Wärmemanagement wird immer schwieriger, da elektronische Geräte kleiner, schneller und leistungsdichter werden. Ein Substratmaterial muss Wärme effizient transportieren und gleichzeitig elektrische Isolierung, Dimensionsstabilität und mechanische Zuverlässigkeit aufrechterhalten. Diese Kombination ist der Grund, warum Keramik auf Aluminiumnitridbasis in Leistungsmodulen, Halbleitergeräten, HF-Systemen, LED-Paketen und anderen anspruchsvollen elektronischen Baugruppen weiterhin Aufmerksamkeit erregt.
Eine praktische Sicht auf das Material
Aluminiumnitrid ist eine technische Hochleistungskeramik, die für ihre Kombination aus Wärmeleitfähigkeit, elektrischer Isolierung, geringer Wärmeausdehnung, Korrosionsbeständigkeit und Stabilität unter anspruchsvollen Betriebsbedingungen geschätzt wird. Diese Eigenschaften machen es besonders nützlich, wenn herkömmliches Aluminiumoxid nicht genügend Wärmeleistung bieten kann oder metallische Wärmeverteiler nicht für die erforderliche dielektrische Isolierung sorgen können. Die Wahl des richtigen Materials hängt jedoch nicht nur von der Wärmeleitfähigkeit ab. Reinheit, Porosität, Kornstruktur, Dicke, Oberflächenbeschaffenheit, Metallisierungsmethode, Temperaturwechsel, Atmosphäre und Baugruppendesign können alle die tatsächliche Leistung beeinflussen.
Ein nützlicher technischer Ansatz besteht darin, mit der Wärmequelle zu beginnen, die erforderliche elektrische Isolierung zu definieren, den Wärmepfad abzubilden und dann den Keramikkörper und seine Schnittstellen als ein System zu bewerten. Diese Methode trägt dazu bei, die Auswahl eines Materials auf der Grundlage einer einzigen Hauptspezifikation zu vermeiden und gleichzeitig mechanische Beanspruchungen, Verbindungsbeschränkungen oder Umwelteinflüsse außer Acht zu lassen.
Inhaltsverzeichnis
Wählen Sie einen Abschnitt aus, um direkt dorthin zu springen.
- Was unterscheidet diese Keramik von herkömmlicher technischer Keramik?
- Warum ist Wärmeleitfähigkeit in elektronischen Baugruppen so wichtig?
- Wie verändert die elektrische Isolierung den Designansatz?
- Welche Materialeigenschaften sollten Ingenieure vergleichen?
- Wo wird es häufig verwendet?
- Wie sollte der Wärmepfad gestaltet sein?
- Welche Herstellungsfaktoren beeinflussen die Endleistung?
- Wie kann die Zuverlässigkeit vor der Integration bewertet werden?
- Was sollte vor der Auswahl einer Note überprüft werden?
- Häufig gestellte Fragen
Was unterscheidet diese Keramik von herkömmlicher technischer Keramik?
Aluminiumnitrid gehört zur Familie der Hochleistungsnitridkeramiken, sein technischer Wert beruht jedoch nicht allein auf Härte oder Temperaturbeständigkeit. Sein Hauptvorteil liegt in der Kombination von nützlichem Wärmetransport und elektrischer Isolierung. In einer Hochleistungselektronikbaugruppe kann diese Kombination den Wärmepfad vereinfachen, ohne dass die elektrisch aktive Struktur direkt auf einer leitenden Metalloberfläche sitzen muss.
Traditionelle Aluminiumoxidkeramiken werden häufig verwendet, da sie eine gute Isolierung, bewährte Verarbeitungsmethoden, chemische Stabilität und eine breite industrielle Verfügbarkeit bieten. Ihre Wärmeleitfähigkeit ist jedoch in der Regel deutlich geringer als die von Hochleistungs-Aluminiumnitrid-Qualitäten. Wenn die Wärmedichte zunimmt, kann der Unterschied wichtig werden, da jede thermische Schnittstelle den Widerstand zwischen der aktiven Komponente und dem endgültigen Kühlkörper erhöht.
Aluminiumnitrid hat außerdem einen Wärmeausdehnungskoeffizienten, der dem von Silizium und mehreren Halbleitermaterialien relativ nahe kommt. Dadurch wird die thermische Belastung nicht beseitigt, aber es kann dazu beitragen, Dehnungsunterschiede in sorgfältig konstruierten Baugruppen zu reduzieren. In der Praxis wird dies für Lötverbindungen, metallisierte Keramiksubstrate, Halbleitergehäuse und Strukturen, die wiederholtem Erhitzen und Abkühlen ausgesetzt sind, relevant.
Wärmeübertragung
Dichte Sorten können eine wesentlich höhere Wärmeleitfähigkeit als viele gängige Isolierkeramiken bieten und helfen, die Wärme seitlich durch ein Substrat und in Richtung einer kühleren Grenzfläche zu transportieren.
Dielektrische Isolierung
Der Keramikkörper sorgt für die elektrische Isolierung und fungiert gleichzeitig als Teil des Wärmepfads, was in der Leistungselektronik und bei elektrisch isolierten Montagestrukturen wichtig ist.
Wärmeausdehnung
Ein relativ niedriger Ausdehnungskoeffizient unterstützt die Kompatibilität mit Halbleiterkomponenten und kann die Differenzbewegung im Vergleich zu Materialien, die sich mit der Temperatur stärker ausdehnen, verringern.
Chemische Stabilität
Das Material hält vielen chemischen Umgebungen stand und wird durch gewöhnliche thermische Einwirkung nicht leicht erweicht, obwohl die tatsächliche Einsatzgrenze von der Atmosphäre, dem Oberflächenzustand, der Reinheit und dem Temperaturverlauf abhängt.
Ein weiteres Unterscheidungsmerkmal besteht darin, dass die Eigenschaften stark von der Mikrostruktur beeinflusst werden. Zwei Keramikkörper können die gleiche nominelle Zusammensetzung haben, sich aber aufgrund der Korngröße, des Sauerstoffgehalts, der Porosität, der Verunreinigungen, der Sinterbedingungen und der Oberflächenvorbereitung unterschiedlich verhalten. Aus diesem Grund sollte eine technische Spezifikation den erforderlichen Eigenschaftsbereich und die Testmethode beschreiben und sich nicht nur auf einen Materialnamen verlassen.
Warum ist Wärmeleitfähigkeit in elektronischen Baugruppen so wichtig?
Die in einem Halbleiterbauelement erzeugte Wärme muss mehrere Schichten durchlaufen, bevor sie einen Kühlkörper, eine Kühlplatte, ein Gehäuse oder eine andere Kühlstruktur erreicht. Ein typischer Pfad kann das Gerätegehäuse, das Befestigungsmaterial, die Metallisierung, das Keramiksubstrat, die Schnittstellenschicht und den Wärmeverteiler umfassen. Wenn eine Schicht einen erheblichen Wärmewiderstand erzeugt, kann der gesamte Stapel temperaturbegrenzt werden, selbst wenn das umgebende Kühlsystem groß genug erscheint.
Die Wärmeleitfähigkeit wird oft in Watt pro Meter Kelvin ausgedrückt, aber die Zahl allein sagt nicht alles aus. Die Dicke ist wichtig. Die Fläche ist wichtig. Der Kontaktwiderstand ist wichtig. Auch die Qualität der Verbindung zwischen Keramik und Metall spielt eine Rolle. Eine dünne Keramikschicht mit starker Wärmeleitung kann sich anders verhalten als ein viel dickerer Körper aus demselben Material.
Für einen vereinfachten eindimensionalen Schnitt kann der leitende Wärmefluss durch das Fourier-Gesetz beschrieben werden. Der Wärmewiderstand einer flachen Schicht kann durch die Dicke dividiert durch das Produkt aus Wärmeleitfähigkeit und Querschnittsfläche angenähert werden. Dieser Zusammenhang zeigt sofort, warum eine dünnere, hochleitfähige Keramik den Temperaturanstieg reduzieren kann, wenn andere Variablen unter Kontrolle bleiben.
Die Wärmeleitfähigkeit kann auch je nach Temperatur und Materialreinheit variieren. Einige Hochleistungstypen wurden für anspruchsvolle Wärmeverteilungsanwendungen entwickelt, während andere Formulierungen hinsichtlich Herstellbarkeit, dielektrischer Leistung, mechanischer Eigenschaften oder einer bestimmten Verarbeitungsroute optimiert sind. Bei einer Produktionskomponente ist die nützliche Spezifikation daher die Eigenschaft der tatsächlich gekauften Sorte und Dicke und kein allgemeiner Wert, der mit der chemischen Formel verbunden ist.
Wie verändert die elektrische Isolierung den Designansatz?
Ein Wärmeverteiler aus herkömmlichem Metall ist aus thermischer Sicht natürlich attraktiv, eine Metallschicht ist jedoch elektrisch leitend. In vielen Leistungs- und Halbleiterbaugruppen können der thermische Pfad und der elektrische Pfad nicht unabhängig voneinander behandelt werden. Der Entwickler benötigt möglicherweise ein Material, das die Wärme nach außen leitet und gleichzeitig einen unerwünschten Stromfluss zwischen dem aktiven Schaltkreis und der Montagestruktur verhindert.
Eine dichte Keramik kann diese Trennfunktion übernehmen. Sein dielektrisches Verhalten ermöglicht die Montage oder Metallisierung von Bauteilen auf einer Oberfläche, während die darunter liegende Keramik für die Isolierung sorgt. Dies ist besonders nützlich in Schaltkreisen, die mit erhöhter Spannung betrieben werden, oder in Baugruppen, in denen sich mehrere elektrische Knoten eine gemeinsame mechanische Halterung teilen.
Die Spannungsfestigkeit ist nur ein Teil des elektrischen Bildes
Anforderungen an die elektrische Isolierung umfassen normalerweise mehr als nur die Durchschlagsfestigkeit. Oberflächenleckage, dielektrischer Verlust, Isolationswiderstand, Kriechstrecke, Verschmutzung, Feuchtigkeit und die Geometrie des Metallisierungsmusters können alle die Leistung beeinflussen. Bei einer Keramik mit guter Eigenisolierung kann es immer noch zu elektrischen Problemen kommen, wenn die Oberfläche verunreinigt ist oder die Gehäusegeometrie einen unzureichenden Leckpfad schafft.
- Definieren Sie die Betriebsspannung und die Übergangsbedingungen, bevor Sie eine Keramikdicke auswählen.
- Überprüfen Sie den Isolationswiderstand unter tatsächlichen Umgebungsbedingungen und nicht nur bei Raumtemperatur.
- Berücksichtigen Sie die Oberflächenbeschaffenheit und die Metallisierungsstruktur, da elektrisches Verhalten sowohl an den Grenzflächen als auch durch die Massenkeramik auftritt.
- Überprüfen Sie die Kantengeometrie, den Leiterabstand und die Verschmutzungsgefahr, wenn die Baugruppe mit erhöhter Spannung betrieben wird.
- Überprüfen Sie die Isolierung nach Temperaturwechseln, wenn mechanische Bewegung oder Grenzflächenspannung den Oberflächenzustand verändern können.
Dies ist einer der Gründe, warum fortschrittliche Keramiksubstrate häufig als Funktionskomponenten und nicht als einfache Isolierplatten behandelt werden. Keramikkörper, Metallschicht, Befestigungsmaterial, Leitermuster und Montagefläche müssen zusammenarbeiten.
Welche Materialeigenschaften sollten Ingenieure vergleichen?
Die Auswahl einer Keramik für eine elektronische Baugruppe lässt sich am besten im Rahmen eines Vergleichs mehrerer Eigenschaften durchführen. Ein Typ mit ausgezeichneter Wärmeleitfähigkeit ist möglicherweise nicht die beste Wahl, wenn er Maßtoleranzen, Metallisierungsanforderungen, mechanische Belastungen oder den vorgesehenen Verbindungsprozess nicht erfüllen kann.
| Eigentum | Warum es wichtig ist | Fragen, die Sie stellen sollten | Typische Designüberlegungen |
|---|---|---|---|
| Wärmeleitfähigkeit | Steuert, wie effektiv sich die Wärme durch den Keramikkörper verteilt. | Welcher Wert gilt für die ausgewählte Sorte, Dicke und Prüftemperatur? | Vergleichen Sie den gesamten Wärmestapel, nicht nur die Keramik. |
| Wärmeausdehnung | Beeinflusst die Spannung, wenn die Keramik mit Silizium, Metallen oder anderen Materialien verbunden wird. | Wie gut stimmt das Ausdehnungsverhalten mit der angrenzenden Schicht überein? | Wichtig beim Erhitzen, Abkühlen, Löten und wiederholtem Betrieb. |
| Dielektrische Leistung | Definiert die isolierende Funktion des Untergrundes. | Welche Isolationswiderstände, Spannungsfestigkeiten und Verlusteigenschaften sind erforderlich? | Berücksichtigen Sie Spannung, Frequenz, Feuchtigkeit, Verschmutzung und Geometrie. |
| Mechanische Festigkeit | Beeinflusst Handhabung, Montage, Montage, Vibration und Thermoschock. | Welchen Belastungen und Temperaturänderungen wird das Teil ausgesetzt sein? | Beurteilen Sie die mechanische Zuverlässigkeit nicht allein anhand der Härte. |
| Oberflächenbeschaffenheit | Beeinflusst Metallisierung, Bindung, Kontaktqualität und Maßhaltigkeit. | Welche Rauheit, Ebenheit, Parallelität und Kantenbeschaffenheit sind erforderlich? | Geben Sie Messmethoden zusammen mit numerischen Grenzwerten an. |
| Reinheit und Mikrostruktur | Kann thermisches Verhalten, Isolierung, Festigkeit und Langzeitstabilität beeinflussen. | Welcher Reinheitsgrad und Verarbeitungsweg gelten für das Material? | Vergleichen Sie die Produktionskonsistenz sowie die Nennzusammensetzung. |
Unter diesen Eigenschaften wird der Wärmeleitfähigkeit oft die größte Aufmerksamkeit geschenkt, da sie numerisch leicht vergleichbar ist. Allerdings ergeben sich häufig Zuverlässigkeitsprobleme aus der Wechselwirkung zwischen Eigenschaften. Beispielsweise kann eine Ungleichheit der Wärmeausdehnung zu wiederholten Spannungen führen, selbst wenn die Wärmeleitung ausgezeichnet ist. Ebenso kann eine technisch ebene Oberfläche dennoch für einen bestimmten Klebeprozess ungeeignet sein, wenn die Rauheit oder Sauberkeit außerhalb des erforderlichen Bereichs liegt.
Die praktische Lektion ist einfach: Erstellen Sie eine Eigenschaftshierarchie, bevor Sie Materialdaten anfordern. Trennen Sie verbindliche Anforderungen von bevorzugten Merkmalen, identifizieren Sie die Testmethode für jede kritische Metrik und bewerten Sie die Keramik im Kontext der gesamten Baugruppe.
Wo wird es häufig verwendet?
Das Material ist überall dort relevant, wo Wärmeerzeugung, elektrische Isolierung und kompakte Bauweise in einem Design vereint sind. Die Anwendungen reichen von relativ einfachen Isolierkomponenten bis hin zu anspruchsvollen Halbleitergehäusen und Hochtemperaturgeräten.
Leistungshalbleitersubstrate
Leistungsschalter erzeugen beim Leiten und Schalten Wärme. Mit steigender Stromdichte und Schaltfrequenz wird der thermische Pfad immer wichtiger. Keramiksubstrate können für eine elektrische Isolierung zwischen dem aktiven Schaltkreis und der Metallunterlage sorgen und gleichzeitig die Wärme in Richtung der Kühlstruktur verteilen.
LED- und Festkörperbeleuchtungsstrukturen
Hochleistungs-LEDs wandeln einen Teil der elektrischen Energie in Wärme um. Wenn die Sperrschichttemperatur übermäßig ansteigt, können die Lichtausbeute, die Lebensdauer und die Betriebsstabilität beeinträchtigt werden. Ein wärmeleitendes Isoliersubstrat kann dazu beitragen, die Wärme vom emittierenden Gerät abzuleiten und gleichzeitig die elektrische Trennung zwischen den Schaltungsmerkmalen und der Montagestruktur aufrechtzuerhalten.
HF- und Hochfrequenzelektronik
HF-Systeme können eine hohe Leistungsdichte mit strengen elektrischen Anforderungen kombinieren. Verpackungsmaterialien müssen die Wärme kontrollieren und gleichzeitig ein vorhersehbares elektrisches Verhalten beibehalten. Geringe Ausdehnung und stabile dielektrische Leistung können von Nutzen sein, wenn das Gehäuse Temperaturschwankungen ausgesetzt ist oder eng integrierte Komponenten enthält.

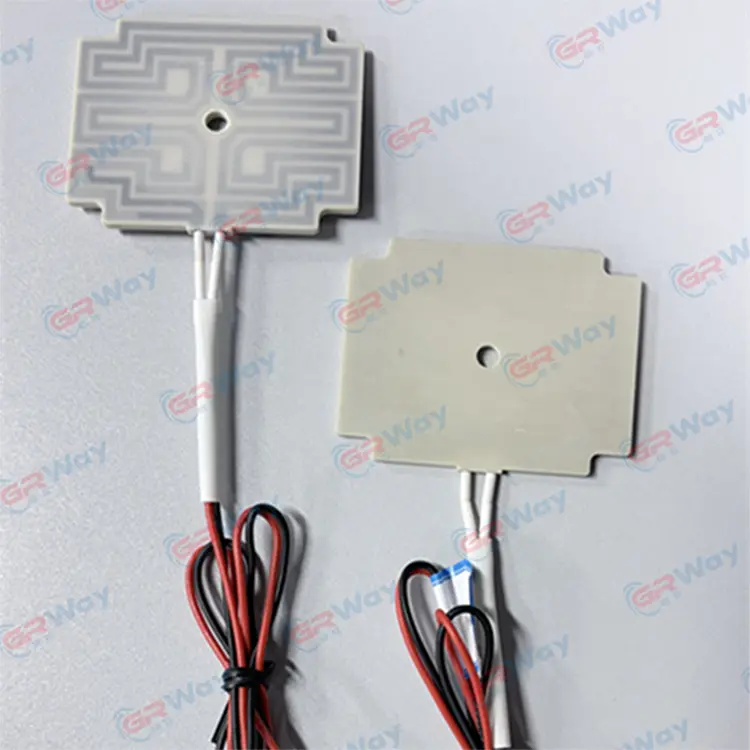

Ausrüstung für die Halbleiterverarbeitung
Keramische Heizstrukturen und Trägerkomponenten, die in der Halbleiterfertigung verwendet werden, können wiederholten thermischen Zyklen, kontrollierten Atmosphären und strengen Maßanforderungen ausgesetzt sein. Aluminiumnitrid ist für solche Umgebungen attraktiv, da es Wärmeübertragung und elektrische Isolierung in einer Keramikplattform kombinieren kann.
Hochtemperatursensoren und spezielle elektronische Hardware
Sensoren, Inspektionssysteme und spezielle Industrieelektronik können in der Nähe von Wärmequellen betrieben werden, bei denen die Verwendung von Polymerisolierungen schwierig ist. Keramik kann je nach gewählter Zusammensetzung und Atmosphäre über einen viel größeren Temperaturbereich als viele organische Materialien ihre Form und elektrische Isolierleistung beibehalten.
- Leistungsmodule und isolierte Schaltkreissubstrate
- Hochleistungs-LED-Baugruppen und Wärmemanagementstrukturen
- HF-Leistungskomponenten und kompakte Elektronikpakete
- Halbleiterheizungen, Träger und Prozesshardware
- Elektronische Hochtemperaturvorrichtungen und Spezialsensoren
Wie sollte der Wärmepfad gestaltet sein?
Ein Keramiksubstrat funktioniert am besten, wenn die umgebende Baugruppe so gestaltet ist, dass sie seine thermischen Eigenschaften ergänzt. Das Ziel besteht nicht einfach darin, eine hochleitfähige Keramik zwischen einem Gerät und einem Kühlkörper zu platzieren. Der vollständige Pfad muss den vermeidbaren Widerstand in jeder Phase minimieren.
Beginnen Sie an der Wärmequelle
Definieren Sie, woher die Wärme kommt und wie konzentriert sie ist. Ein kleiner Halbleiterchip kann einen schwerwiegenden lokalen Hotspot erzeugen, selbst wenn der Gesamtleistungspegel beherrschbar erscheint. Die Keramik muss die Wärme über eine ausreichende Fläche verteilen, bevor die Wärme die nächste Grenzfläche erreicht.
Steuern Sie die Schnittstellen
Wärmeleitmaterialien, Lotschichten, Lötverbindungen und metallisierte Oberflächen können einen Widerstand hervorrufen, der den Vorteil des Keramikkörpers teilweise zunichte macht. Übermäßige Dicke, Hohlräume, ungleichmäßiger Kontakt, Verunreinigungen und schlechte Benetzung sollten daher als thermische Designprobleme und nicht nur als Montagefehler behandelt werden.
Bewerten Sie die Dicke sorgfältig
Eine Erhöhung der Keramikdicke kann die mechanische Robustheit einiger Strukturen verbessern, erhöht aber auch die Länge des Leiterpfads. Eine Reduzierung der Dicke kann den theoretischen Wärmepfad durch die Dicke verbessern und gleichzeitig neue Bedenken hinsichtlich Handhabung, Ebenheit, mechanischer Beanspruchung und Fertigungsausbeute aufwerfen. Die richtige Dicke ist daher eine Systementscheidung.
- Schätzen Sie die Wärmeerzeugung unter den höchsten glaubwürdigen Betriebsbedingungen.
- Ordnen Sie jede Wärmeschicht zwischen der aktiven Komponente und der endgültigen Kühlstruktur zu.
- Berechnen Sie den Beitrag der Massenleitung und des Grenzflächenwiderstands separat.
- Überprüfen Sie die Temperaturgradienten entlang der Keramik, anstatt nur die Durchschnittstemperatur zu betrachten.
- Validieren Sie das zusammengebaute Teil unter realistischen Arbeitszyklen und thermischen Transienten.
Diese Unterscheidung ist besonders wichtig, wenn direkt verbundene Strukturen, metallisierte Substrate, Keramikheizungen und mechanische Stützteile verglichen werden. Dieselbe Keramiksorte kann nach der Verarbeitung ein sehr unterschiedliches thermisches Verhalten zeigen, da der endgültige Wärmepfad von der Geometrie, der Metallisierungsabdeckung, den Verbindungsschichten und der Kühlarchitektur abhängt.
Welche Herstellungsfaktoren beeinflussen die Endleistung?
Die Leistungsfähigkeit von Keramik beginnt mit der Pulvervorbereitung und setzt sich durch Formen, Sintern, Bearbeitung, Oberflächenbehandlung, Metallisierung, Inspektion und Verpackung fort. Jede Phase kann den letzten Teil beeinflussen. Eine Materialspezifikation, die auf dem Papier überzeugend erscheint, kann dennoch zu inkonsistenten Ergebnissen führen, wenn die Prozesskontrolle schwach ist.
Reinheit und Zusammensetzung des Pulvers
Aluminiumnitrid ist empfindlich gegenüber Verunreinigungen, da Sekundärphasen und sauerstoffbezogene Oberflächenchemie den Wärmetransport beeinflussen können. Hochreine Ausgangsmaterialien und eine kontrollierte Verarbeitung tragen zur Aufrechterhaltung gleichbleibender Eigenschaften bei, der geeignete Reinheitsgrad sollte jedoch auf die beabsichtigte Anwendung abgestimmt sein und nicht als abstraktes Qualitätssiegel betrachtet werden.
Sintern und Verdichten
Die Sinterphase ist für die endgültige Dichte und Mikrostruktur von zentraler Bedeutung. Durch eine unvollständige Verdichtung können Poren entstehen, die die Wärmeleitung und die mechanische Leistung beeinträchtigen. Auch übermäßiges Kornwachstum oder ungeeignete Zusatzstoffe können das Gleichgewicht zwischen thermischen, mechanischen und elektrischen Eigenschaften verändern.
Bearbeitung und Maßkontrolle
Technische Keramik ist hart und relativ spröde, daher erfordert die Bearbeitung entsprechende Schleifverfahren und Prozesskontrolle. Ebenheit, Dicke, Lochdurchmesser, Kantenabplatzungen und Parallelität können entscheidend sein, wenn die Keramik in Halbleitergehäuse oder Präzisionsbaugruppen integriert wird.
Metallisierung
Die Leistung blanker Keramik ist nur ein Teil eines elektronischen Substrats. Abhängig von der Verbindungs- und Elektroarchitektur können Kupfer, Molybdän, Wolfram, Gold, Nickel, Silber oder andere Metallsysteme verwendet werden. Die Grenzfläche zwischen Keramik und Metall muss thermischen Wechseln ohne übermäßige Rissbildung, Delaminierung oder Ermüdung standhalten.
- Fragen Sie nach, welche Keramiksorte verwendet wird und welche Eigenschaftsbereiche in der Produktion kontrolliert werden.
- Bestätigen Sie, ob die Wärmeleitfähigkeit am Produktionsmaterial oder an einer idealen Laborformulierung gemessen wird.
- Geben Sie Maßtoleranzen, Ebenheit, Oberflächenrauheit und zulässige Kantenbeschaffenheit an.
- Definieren Sie die Metallisierungsanforderungen frühzeitig, wenn die Keramik geklebt, gelötet, hartgelötet oder drahtgebunden wird.
- Bestätigen Sie Prüfmethoden für kritische elektrische und mechanische Eigenschaften.
Für Ingenieure, die eine Produktionskomponente beschaffen, können Rückverfolgbarkeit und Prozesskonsistenz ebenso wichtig sein wie der maximale Immobilienwert. Stabile Fertigungsbedingungen tragen dazu bei, Abweichungen von Charge zu Charge zu reduzieren, was wichtig ist, wenn Keramikteile in Systemen mit engen thermischen oder elektrischen Spielräumen zusammengebaut werden.
Wie kann die Zuverlässigkeit vor der Integration bewertet werden?
Zuverlässigkeitstests sollten die tatsächlichen Fehlermechanismen widerspiegeln, die im Betrieb erwartet werden. Eine einzige Maßprüfung bei Raumtemperatur kann nicht Aufschluss darüber geben, wie sich ein Keramiksubstrat nach Hunderten oder Tausenden von Temperaturübergängen verhält. Ebenso kann es sein, dass ein kurzer dielektrischer Test das langfristige Isolationsverhalten bei Feuchtigkeit oder Verschmutzung nicht erfasst.
Thermocycling
Wiederholtes Erhitzen und Abkühlen führt zu einer Ausdehnung und Kontraktion der Keramik, der Metallschichten, der Verbindungsmaterialien und der Montagestruktur. Unterscheiden sich ihre Wärmeausdehnungskoeffizienten, kommt es zu einer zyklischen Beanspruchung der Baugruppe. Der Schweregrad hängt vom Temperaturbereich, der Übergangsgeschwindigkeit, der Geometrie, der Verbindungsdicke und der Anzahl der Zyklen ab.
Thermoschock
Der Thermoschock legt einen stärkeren Schwerpunkt auf schnelle Temperaturänderungen. Eine Keramik verträgt einen breiten Temperaturbereich, verhält sich jedoch anders, wenn sie einem plötzlichen Übergang ausgesetzt ist, da steile interne Temperaturgradienten örtliche Spannungen erzeugen können.
Elektrische Ausdauer
Hochspannungsstrukturen sollten auf Isolationswiderstand, Durchschlagsfestigkeit, Leckage und Verhalten nach Umgebungseinflüssen untersucht werden. Kanteneffekte und Metallisierungsgeometrie sollten in die Testkonfiguration einbezogen werden, wenn sie dem Endprodukt ähneln.
Mechanische Handhabung
Keramik kann druckfest sein, ist aber vergleichsweise empfindlich gegenüber Zugspannung, Biegung, Kantenschäden und Oberflächenfehlern. Verpackungs- und Handhabungsverfahren sind daher wichtig. Ein Teil, das die Labortests besteht, kann beim Zusammenbau dennoch versagen, wenn seine Kanten absplittern oder wenn bei der Bearbeitung versteckte Oberflächenschäden entstehen.
Umweltbelastung
Temperatur, Luftfeuchtigkeit, korrosive Gase, Vakuum, Reinigungschemikalien und Prozessatmosphären sollten je nach Endanwendung berücksichtigt werden. Nitridkeramik kann in anspruchsvollen Umgebungen gute Leistungen erbringen, aber keinem Material sollte eine universelle Einsatzgrenze zugewiesen werden, ohne die Atmosphäre und die Einwirkzeit zu berücksichtigen.
Was sollte vor der Auswahl einer Note überprüft werden?
Die Materialauswahl wird effizienter, wenn die technischen Anforderungen als strukturierte Checkliste geschrieben werden. Anstatt mit einer bevorzugten Keramik zu beginnen und zu versuchen, das System daran anzupassen, definieren Sie zunächst die Betriebsbedingungen und vergleichen dann geeignete Qualitäten.
| Auswahlbereich | Was zu definieren ist | Warum es wichtig ist |
|---|---|---|
| Thermische Anforderung | Wärmeerzeugung, Temperaturbereich, zulässiger Temperaturanstieg, Wärmepfad und Kühlmethode. | Verhindert, dass die Keramik allein anhand der Leitfähigkeit ausgewählt wird. |
| Elektrische Anforderungen | Spannung, Frequenz, Isolationswiderstand, Spannungsfestigkeit, Kriechweg und Oberflächenbeschaffenheit. | Stellt sicher, dass die Keramik innerhalb des tatsächlichen Designs als elektrischer Isolator fungiert. |
| Mechanische Anforderung | Belastung, Vibration, Montagekraft, Kantenzustand, Maßtoleranz und thermische Belastung. | Reduziert Rissbildung und montagebedingte Schäden. |
| Herstellungsanforderung | Dicke, Form, Löcher, Oberflächenbeschaffenheit, Metallisierung, Verbindungsmethode und Prüfkriterien. | Verbessert die Herstellbarkeit und Konsistenz zwischen Design und Produktion. |
| Umfeld | Luftfeuchtigkeit, Atmosphäre, Chemikalien, Vakuum, Betriebstemperatur und Temperaturwechselprofil. | Definiert die realen Betriebsbedingungen, die die Langzeitstabilität beeinflussen. |
Eine starke Spezifikation sollte auch zwischen garantierten Grenzwerten und typischen Werten unterscheiden. „Typisch“ beschreibt, was unter einer definierten Testbedingung üblicherweise erreicht werden kann; es legt nicht automatisch ein Produktionsakzeptanzkriterium fest. Wenn eine Eigenschaft kritisch ist, sollten der erforderliche Wert, die Prüfmethode, die Messrichtung, die Prüftemperatur und die zulässige Abweichung klar angegeben werden.
The same principle applies to dimensions. Eine Keramikplatte kann thermisch hervorragend und elektrisch geeignet, aber unbrauchbar sein, wenn ihre Ebenheit, Lochposition, Kantenbeschaffenheit oder Dickenschwankung im Widerspruch zum Montageprozess steht. Präzision ist daher immer dann Teil der Materialleistung, wenn das Bauteil eng mit anderen Schichten zusammenwirkt.
Wie die endgültige Spezifikation strukturiert werden kann
- Anwendungs- und Betriebsumgebung
- Angestrebter Wärmeleitfähigkeitsbereich und Messbedingungen
- Anforderungen an die elektrische Isolierung
- Erforderliche Dicke, Abmessungen, Ebenheit und Oberflächenbeschaffenheit
- Mechanische Belastung und Temperaturwechselbedingungen
- Metallisierungs- oder Verbindungsanforderungen
- Prüfmethode und akzeptable Maßabweichung
Klare Spezifikationen verbessern die Kommunikation zwischen Konstrukteuren, Materialingenieuren und Fertigungsteams. Sie erleichtern auch den Vergleich verschiedener Keramikoptionen anhand gleichwertiger Kriterien und nicht anhand isolierter Marketingzahlen.
Wie sieht gute Integration in der Praxis aus?
Ein gut gestaltetes Keramikbauteil verschwindet optimal im System: Es überträgt Wärme, hält die elektrische Isolation aufrecht, bleibt formstabil und übersteht die zu erwartenden mechanischen und Umweltbedingungen, ohne zum limitierenden Faktor zu werden.
Stellen Sie sich eine Leistungselektronikbaugruppe vor, bei der ein Halbleiterchip auf einem metallisierten Keramiksubstrat montiert ist. Der Designer muss gleichzeitig an die Wärmeerzeugung am Chip, die Wärmeausbreitung über die Keramik, die Wärmeübertragung durch die Verbindungsschicht, die elektrische Isolierung vom Metallträger und die Ausdehnungsungleichheit zwischen Chip, Keramik, Metall und Lot denken. Die Verbesserung einer Ebene ohne Berücksichtigung der anderen kann den Engpass einfach verschieben.
Ein weiteres praktisches Beispiel ist eine Keramikheizung, die in der Halbleiterverarbeitung verwendet wird. Hier muss die Wärmeerzeugung gleichmäßig genug für den Prozess sein, die elektrische Isolierung muss stabil bleiben, die Keramik muss wiederholtes Erhitzen überstehen und die Geometrie muss möglicherweise Elektroden, Montagemerkmale und kontrollierte Oberflächentemperaturen berücksichtigen. Materialauswahl und Heizungsarchitektur sind daher eng miteinander verknüpft.
Das technische Ziel besteht nicht unbedingt darin, eine Eigenschaft zu maximieren. Vielmehr geht es darum, die richtige Kombination aus thermischen, elektrischen, mechanischen, dimensionalen und Umgebungseigenschaften für eine definierte Anwendung zu erreichen.
Aus diesem Grund sollten Gespräche mit einem Keramikhersteller mit den Betriebsbedingungen und den Teileanforderungen beginnen und nicht nur mit der Materialbezeichnung. Zeichnungen, Dicke, thermische Einschaltdauer, Spannung, Schnittstellenmaterialien, Metallisierung und Maßtoleranzen liefern den nötigen Kontext, um festzustellen, ob eine Keramiklösung technisch geeignet ist.
Wie sollten Ingenieure ein technisches Datenblatt lesen?
Datenblätter sind nützliche Ausgangspunkte, sollten jedoch als kontrollierte Messdokumente und nicht als universelle Beschreibungen aller möglichen Teile gelesen werden. Achten Sie auf die Testmethode, die Probenform, die Dichte, die Temperatur, die Messrichtung und die Definition jeder Eigenschaft.
Die Wärmeleitfähigkeit ist besonders empfindlich vom Materialzustand. Ein hoher Wert, der an einem dichten, polierten Teststück gemessen wird, stellt möglicherweise nicht die effektive Leistung einer Produktionsbaugruppe mit Metallisierung, Verbindungen, Hohlräumen oder lokaler Geometrie dar. Elektrische Eigenschaften können auch von der Messfrequenz und den Umgebungsbedingungen abhängen.
Typische Fragen hinter einer guten Datenblattüberprüfung
- Ist die aufgeführte Eigenschaft typisch, minimal, maximal oder garantiert?
- Welcher Prüfstandard und welche Messrichtung wurden verwendet?
- Wurde der Test bei Raumtemperatur oder bei erhöhter Betriebstemperatur durchgeführt?
- Entspricht die angegebene Dichte der Fertigungsqualität des vorgesehenen Bauteils?
- Werden Maße vor oder nach dem kompletten Endbearbeitungsprozess gemeldet?
- Entspricht der veröffentlichte Oberflächenzustand dem erforderlichen Füge- oder Metallisierungsprozess?
Wenn Sie diese Fragen stellen, wird die Materialauswahl zu einem technischen Vergleich und nicht zu einem einfachen Produktetikettenvergleich. Dies ist insbesondere dann sinnvoll, wenn mehrere Keramikfamilien auf den ersten Blick geeignet erscheinen.
Aluminiumoxid ist nach wie vor eine praktische Wahl für viele elektrisch isolierende Keramikteile, da es bewährte Herstellungsverfahren, gutes dielektrisches Verhalten, Verschleißfestigkeit und umfassende Anwendungserfahrung vereint. Besonders attraktiv wird Aluminiumnitrid dann, wenn ein wesentlich besserer Wärmetransport erforderlich ist und gleichzeitig eine elektrische Isolierung unerlässlich bleibt. Die Auswahl sollte dennoch anhand der vollständigen Spezifikation und nicht anhand einer einzelnen Eigenschaft getroffen werden.
Warum ist dieses Material für kompaktere Elektronik relevant?
Die Elektronik bringt immer mehr Funktionen auf kleinerem Raum unter. Eine höhere Leistungsdichte bedeutet, dass es schwierig werden kann, den lokalen Wärmefluss zu steuern, selbst wenn die Gesamtgröße des Geräts schrumpft. Gleichzeitig benötigen Entwickler zunehmend elektrische Isolierung, kompakte Verpackung, schnelle thermische Reaktion und zuverlässige Leistung bei wiederholten Temperaturänderungen.
Eine wärmeleitende Isolierkeramik löst mehrere dieser Einschränkungen gleichzeitig. Es kann Wärme durch ein kompaktes Substrat verteilen und gleichzeitig die aktive elektrische Struktur von einem leitenden Montagerahmen trennen. Diese Kombination ist bei Anwendungen wertvoll, bei denen wenig Platz für den Einbau eines größeren Kühlkörpers oder einer dickeren Wärmeschnittstelle vorhanden ist.
Die zukünftige Rolle der Hochleistungskeramik wird auch von der Fertigungspräzision abhängen. Da elektronische Baugruppen immer dünner und integrierter werden, werden Ebenheit, Metallisierungsgenauigkeit, Oberflächenqualität und kontrollierte Mikrostruktur immer wichtiger. Materialleistung und Fertigungsfähigkeit hängen daher enger zusammen, als es aus einem einfachen Materialdatenblatt hervorgeht.
Höhere Integration
Kompakte Substrate können elektrische Isolierung und Wärmeverteilung kombinieren, ohne dass in jedem Design separate Isolier- und Wärmeschichten erforderlich sind.
Bessere Wärmekontrolle
Eine effektive seitliche Wärmeverteilung kann konzentrierte Hotspots reduzieren und eine stabilere Temperaturverteilung im gesamten aktiven Bereich unterstützen.
Präzisere Pakete
Kontrollierte Dicke, Ebenheit, Metallisierung und Oberflächenbeschaffenheit tragen dazu bei, dass fortschrittliche Keramikteile in anspruchsvolle elektronische Baugruppen passen.
Anwendungsflexibilität
Dieselbe Materialfamilie kann Substrate, Heizstrukturen, Isolatoren, Stützen und andere Komponenten unterstützen, wenn die Sorte und der Verarbeitungsweg richtig aufeinander abgestimmt sind.
Häufig gestellte Fragen
Was ist der Hauptvorteil von Aluminiumnitrid als Elektronikkeramik?
Sein zentraler Vorteil ist die Kombination einer relativ hohen Wärmeleitfähigkeit mit elektrischer Isolierung. Dies macht es nützlich, wenn eine elektronische Baugruppe Wärme effizient übertragen muss, ohne den aktiven Schaltkreis elektrisch mit der tragenden Metallstruktur zu verbinden.
Ist Aluminiumnitrid für Hochtemperaturanwendungen geeignet?
Es kann für Umgebungen mit anspruchsvollen Temperaturen geeignet sein, der nutzbare Temperaturbereich hängt jedoch von der Keramiksorte, der Atmosphäre, dem Oberflächenzustand, den thermischen Zyklen und dem Komponentendesign ab. Die Hochtemperaturleistung sollte daher anhand der tatsächlichen Betriebsumgebung und nicht anhand eines einzigen universellen Temperaturwerts angegeben werden.
Wie ist der Vergleich mit Aluminiumoxid?
Beide können eine elektrische Isolierung und eine gute chemische Stabilität bieten. Der Hauptunterschied besteht darin, dass geeignete Aluminiumnitridqualitäten im Allgemeinen eine wesentlich bessere Wärmeleitfähigkeit bieten. Aluminiumoxid kann weiterhin geeignet sein, wenn die thermischen Anforderungen moderat sind oder wenn seine bewährten Verarbeitungs- und mechanischen Eigenschaften besser zur Anwendung passen.
Kann die Keramik metallisiert werden?
Ja. Je nach vorgesehener elektrischer Verbindung und Verbindungsmethode können unterschiedliche Metallisierungssysteme zum Einsatz kommen. Das gewählte Metallsystem, die Oberflächenbeschaffenheit, die Keramiksorte, das Wärmeausdehnungsverhalten und der Klebeprozess müssen alle gemeinsam berücksichtigt werden.
Bedeutet ein höherer Wärmeleitfähigkeitswert immer ein besseres Bauteil?
Nein. Die Wärmeleitfähigkeit ist nur ein Faktor. Dicke, Ebenheit, Grenzflächenwiderstand, mechanische Festigkeit, dielektrische Leistung, Wärmeausdehnung, Metallisierung, Geometrie und Produktionskonsistenz können alle bestimmen, ob die fertige Komponente eine gute Leistung erbringt.
Welche Informationen sollten bei der Anfrage eines technischen Keramikteils angegeben werden?
Zu den nützlichen Informationen gehören Anwendung, Betriebstemperatur, Spannung, thermische Belastung, Abmessungen, Dicke, Oberflächenbeschaffenheit, Ebenheit, Loch- oder Merkmalsanforderungen, Verbindungsmethode, Metallisierungsanforderungen, Umgebungsbedingungen und erwartete Temperaturzyklen. Eine technische Zeichnung kann die Auswertung dieser Informationen erleichtern.
Kann für jede Keramikanwendung die gleiche Sorte verwendet werden?
Nicht unbedingt. Eine für das Wärmemanagement optimierte Sorte kann andere Eigenschaften aufweisen als eine Sorte, die für eine Heizung, einen Isolierträger oder eine Präzisionsstrukturkomponente ausgewählt wird. Die geeignete Qualität hängt vom Gleichgewicht der thermischen, elektrischen, mechanischen, dimensionalen und umweltbezogenen Anforderungen ab.
Warum sind Dicke und Ebenheit der Keramik so wichtig?
Die Dicke wirkt sich direkt auf die Leiterbahn aus, während die Ebenheit die Kontaktqualität und die mechanische Belastung während der Montage beeinflusst. Ein Keramiksubstrat mit guten thermischen Masseneigenschaften kann dennoch eine schlechte Leistung erbringen, wenn eine übermäßige Dicke oder schlechte Ebenheit zu einer erheblichen Beeinträchtigung der Grenzfläche führt.
Wo passt das Material in eine zuverlässige Engineering-Strategie?
Aluminiumnitrid-Keramiklässt sich am besten als funktionelles technisches Material verstehen, das Wärmemanagement, elektrische Isolierung, Dimensionskontrolle und mechanische Zuverlässigkeit verbindet. Ihr Wert wird am deutlichsten, wenn die Keramik als Teil der gesamten thermischen und elektrischen Architektur und nicht als isolierte Platte oder Substrat betrachtet wird.
Für Hochleistungselektronik sind die Schlüsselfragen, wie schnell Wärme den aktiven Bereich verlassen kann, wie effektiv die Keramik diese Wärme verteilt, wie die elektrische Isolierung aufrechterhalten wird und wie sich das Material während der Montage und im wiederholten Betrieb verhält. Bei Halbleitergeräten und Heizstrukturen können Temperaturgleichmäßigkeit, Dimensionsstabilität, Verbindung und Umweltverträglichkeit gleichermaßen wichtig werden.
Der zuverlässigste Auswahlprozess beginnt bei den Betriebsbedingungen und endet mit einer messbaren Materialspezifikation. Wärmeleitfähigkeit, Ausdehnungskoeffizient, dielektrisches Verhalten, Festigkeit, Dichte, Oberflächenbeschaffenheit, Abmessungen, Metallisierung und Umwelteinflüsse sollten gemeinsam überprüft werden. Auch die Produktionskonsistenz sollte berücksichtigt werden, da ein anspruchsvolles Design von der wiederholbaren Materialleistung abhängt.
Wenn diese Faktoren klar definiert sind, können fortschrittliche Nitridkeramiken einen praktischen Weg zu kompakten, thermisch verwalteten und elektrisch isolierten Baugruppen für anspruchsvolle elektronische und industrielle Anwendungen bieten.
Benötigen Sie eine Diskussion über Keramikmaterialien für Ihre Anwendung?
Teilen Sie Betriebstemperatur, thermische Belastung, Spannung, Abmessungen, Dicke, Oberflächenanforderungen, Verbindungsmethode und andere kritische Bedingungen mit. Eine klare Anwendungsspezifikation erleichtert die Diskussion von Materialqualität, Verarbeitungsweg und Komponentenkonfiguration.
Kontaktieren Sie unsTechnische Anforderungen lassen sich am besten anhand der vollständigen Komponentenspezifikation und der vorgesehenen Betriebsumgebung beurteilen.
